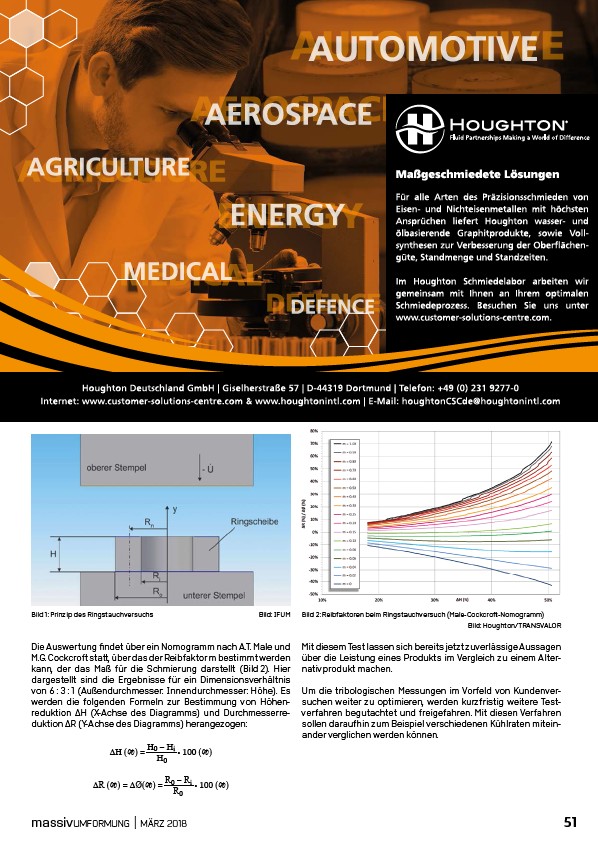

Bild 1: Prinzip des Ringstauchversuchs Bild: IFUM Bild 2: Reibfaktoren beim Ringstauchversuch (Male-Cockcroft-Nomogramm)
Die Auswertung
findet über ein Nomogramm
nach A.T. Male und
M.G. Cockcroft statt, über das der Reibfaktor
m bestimmt
werden
kann, der das Maß für die Schmierung
darstellt
(Bild 2). Hier
dargestellt
sind die Ergebnisse
für ein Dimensionsverhältnis
von 6 : 3 : 1 (Außendurchmesser:
Innendurchmesser:
Höhe). Es
werden die folgenden
Formeln
zur Bestimmung
von Höhenreduktion
ΔH (X-Achse des Diagramms) und Durchmesserreduktion
ΔR (Y-Achse des Diagramms) herangezogen:
Bild: Houghton/TRANSVALOR
Mit diesem Test lassen sich bereits jetzt zuverlässige
Aussagen
über die Leistung eines Produkts im Vergleich zu einem Alternativprodukt
machen.
Um die tribologischen
Messungen im Vorfeld
von Kundenversuchen
weiter zu optimieren,
werden kurzfristig
weitere Testverfahren
begutachtet
und freigefahren.
Mit diesen Verfahren
sollen daraufhin
zum Beispiel
verschiedenen
Kühlraten
miteinander
verglichen
werden können.
DH (%) = H0 - Hi
• 100 (%)
H0
DR (%) = DØ(%) = R0 - Ri
• 100 (%) R0
